产品简介

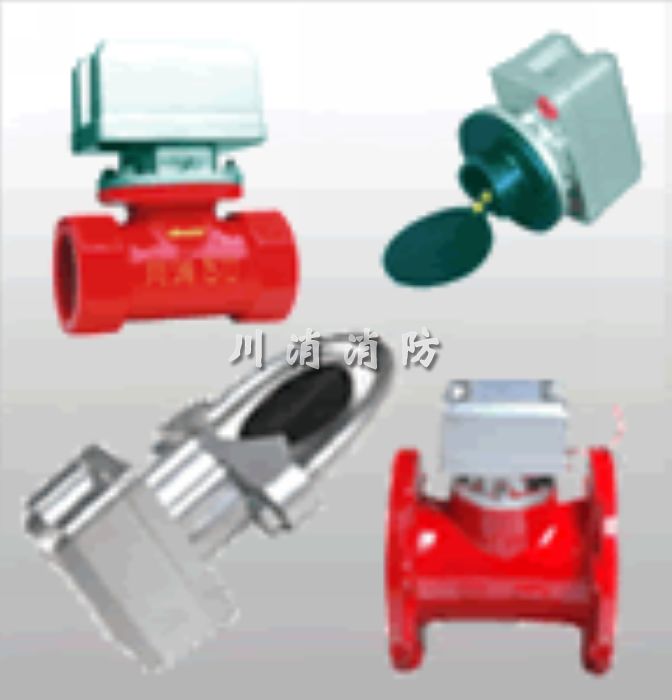

ZSJZ型水流指示器是自动喷水灭火系统的组成部分，利用管网内水的流动推动浆片，触动微动开关，将水流信息转化为电信号，与控制器相连接以启动火灾自动报警系统，可用于检测自动喷淋系统运行及确定火灾发生的区域。     适用于湿式、干式、预作用、循环及泡沫喷淋等系统中，有法兰式、焊接式、螺纹式、马鞍式。 性能参数： （一）法兰式：外形结构见图，结构尺寸见下表。 型号 公称直径 H D1 D2 L n-Φd ZSJZ-50 50 152 160 125 210 4-Φ18 ZSJZ-65 65 160 180 145 210 4-Φ18 ZSJZ-80 80 166 195 160 210 8-Φ18 ZSJZ-100 100 176 215 180 210 8-Φ18 ZSJZ-125 125 189 245 210 210 8-Φ18 ZSJZ-150 150 201 280 240 210 8-Φ23 ZSJZ-200 200 226 335 295 210 12-Φ23 （二）焊接式：外形结构见图，结构尺寸见下表。 型号规格 公称直径 H R ZSJZ-50 50 152 20 ZSJZ-65 65 160 26 ZSJZ-80 80 166 32 ZSJZ-100 100 176 40 ZSJZ-125 125 289 50 ZSJZ-150 150 201 60 ZSJZ-200 200 226 80 （三）螺纹式：外形结构见图，结构尺寸见下表。 型号规格 公称直径 A 连接螺纹 ZSJZ-50 50 145 R2 ZSJZ-65 65 153 R2 1 2 ZSJZ-80 80 160 R3
